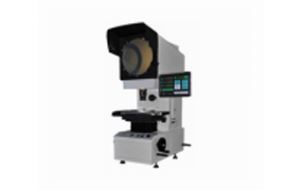

数字测量投影仪JTC-300A
数字式测量投影仪的具体信息:
一、仪器用途
数字式测量投影仪是光、机、电一体化的精密高效测量仪器，分反像与正像两种。广泛应用于机械、仪器仪表、电子、轻工等行业，高校、科研院所和计量检测部门。该仪器可以高效地检测各种复杂工件的轮廓尺寸和表面形状，如模板、冲压件、凸轮螺纹、齿轮、成形铣刀等。
二、仪器特点
仪器光学系统品质优良，物镜成像清晰，放大倍倍率准确，在透射光照明下，轮廓测量误差小于0.08%；测量示值误差可达(3+L／75)μm，L为被测量长度(单位：mm)。
仪器配有专用微型打印机和跳脚开关，使得数据输出和采样非常方便。
工件图像可以是全正像，也可以是反像。
投影仪可以承受重载荷的精密零件，而不影响精度。
三、技术参数
仪器型号 | JT300S(JT300SZ)-1505 | JT300S(JT300SZ)-2010 | ||||||
工作台 | 金属台尺寸（mm） | 320×220 | 355×200 | |||||
玻璃台尺寸（mm） | φ190 | 260×150 | ||||||
X座标行程（mm） | 150 | 200 | ||||||
Y座标行程（mm） | 50 | 100 | ||||||
仪器测量精度 | 4+L／50 | 4+L／50 | ||||||
X，Y座标数显解析度：0.001 | ||||||||
投影屏 | 尺寸（mm）：φ312，使用范围>φ300（刻有米字线） | |||||||
投影旋转范围：0~360° | ||||||||
旋转角度数显解析度：1′或0.01° | ||||||||
放大倍数 | 10×(必备) | 20×(选购) | 50×(选购) | 100×(选购) (仅JTC300A可选) | ||||
物方视场 | φ30mm | φ15mm | φ6mm | φ3mm | ||||
物方工作距 | 85.17mm | 81.94mm | 16.99mm | 16.39mm | ||||
反射方式 | 外反射 | 外反射 | 内反射 | 内反射 | ||||
调焦行程 | 70mm | |||||||
数据处理系统 | 3000型多功能数据处理系统 | |||||||
仪器照明 | 透射与反射照明光源均为24V，150W卤钨灯 | |||||||
仪器电源 | 220V（AC），50/60HZ，总功率350W | |||||||
冷却方式 | 强制风冷（3只轴流风扇） | |||||||
外形尺寸 | 长×宽×高（mm） | 720×390×1100 | 720×390×1100 | |||||
仪器重量 | 单位：kg | 175 | 175 | |||||
