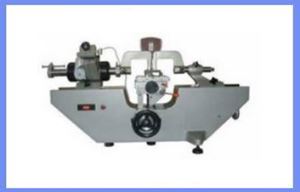

万能测长仪采用高精度测量系统，符合阿贝原理，测量精度高。该软件功能强大，不仅能校正指示误差，还能自动校正温度引起的测量误差。原理是直接用精密玻璃尺对比试件，然后用补偿读数显微镜观察刻度并读取。玻璃标尺固定在测试对象上。因为是在纵轴上，所以标尺在纵向上的运动与试件的长度完全一致，这种运动可以在显微镜下读出。

　　万能测长仪主要由底座、工作台、测量底座、尾座和各种测量设备附件组成。分别介绍了各部分的结构和用途。

　　1.底座主要由底座1和工作台20组成，用于承载和放置仪器的主要部件和各种辅助设备。

　　底座左侧内部安装有电气设备，左侧盖板上安装有可更换的0.3A玻璃保险丝和调节照明亮度的旋钮。开关2打开或关闭仪器的输入电源。指示灯3用于告诉操作员在仪器不使用时切断电源。底座背面右侧有两个插座，下面一个接220V电源，上面一个接25寸照明灯组。右底座内部装有平衡装置，是为了保证工作台在承载不同重量的工件时，能够同样轻松地上下移动。平衡装置由底座右端面上的手轮11操作。侧槽30用于将固定螺钉的前端安装在绝缘工作台上。桌面上的两个凹槽19用于安装夹紧工件的夹具。工作台可以5个自由度移动。

　　(1)手轮6用于调整工作台的升降。提升范围为0至105毫米..提升值可以从刻度盘上读取。表盘上的索引值为0.5 mm，右手旋钮7用于限制工作台下降，左手旋钮用于限制工作台上升。要将工作台固定在任何位置，拧紧手轮的中心旋钮5。

　　(2)转动差动缸4可以使工作台从0 mm横向移动到25 mm，差动缸的分度值为0.01 mm。

　　(3)拉动9手柄，可使工作台倾斜3°。向上拉动固定手柄8以固定其倾斜位置。

　　(4)转动10°手柄，使工作台绕垂直轴旋转4°。

　　(5)在测量轴方向，工作台可以自由移动5毫米。

　　测量和尾座设置在水平导轨上，垂直导轨41在运动过程中将部件保持在一定位置。42是一个斜槽，测量座和尾座通过一对压在这个槽上的滑块固定在水平导轨上。

　　孔座用于容纳电眼装置的指示器。指示器插入孔座，可以用手柄固定。孔内有插座，与底座左侧内侧的下开关连接。底座下有三个安平螺丝，靠在垫板29上。底座的水平位置是通过安平螺丝和找平。
