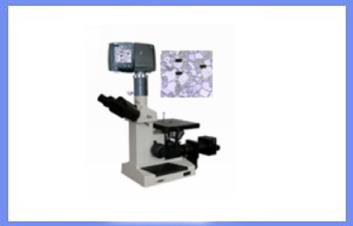

倒置金相显微镜4XC-D

一、倒置金相显微镜4XC-D用途:

三目倒置金相显微镜，可用于观察材料表面的组织结构及形态，在操作过程中,试样的观察面是向下的，与工作台表面平行，因此与试样的高度和形状无关，适用于较大的试样并使操作更加方便。

具备大移动载物台和多种孔径的载物片，适合较大试样的操作；外置同轴反射照明系统，方便调节光路，插入滤色片，更换灯泡；升降对焦系统配有限位装置，可避免试样与物镜碰撞，在大批量检查时无需重复对焦。

二、配置:

1.金相显微镜：    三目倒置金相显微镜4XC

2.数码适配镜：    MCL-D专用显微镜与数码相机的光学和机械接口

3.数码相机：       尼康 P5100 (1200万像素1G存储卡)

4.图像处理系统：  DH - CG400图像捕捉卡 (高分辨率图像实时采集卡 二次开发软件包)

三、技术参数:

1.结构：                       倒置式 三目镜筒 倾角30 ° 瞳距和屈光度可调  4物镜转换器

2.总放大倍率：              显微镜100 ×～1000× 图像300×～3000×

3.分划目镜：                 10× 平场可变焦  格值0.1 mm

4.测微尺：                    格值0.01 mm / 1 mm

5.双层机械载物台：      200× 152 mm 移动范围15 × 15 mm

6.调焦机构：                同轴粗微动  限位保护  升降范围30 mm 微调0.002 mm

7.同轴反射照明系统：  亮度可调 卤素灯20W / 6V带滤色片(黄,绿,蓝,磨砂)

8.物,目镜和放大倍率： 标准配置 (可以选配其他倍率物、目镜)
